Электрические контакторы — это не просто элемент автоматики, а ключ к безопасности и эффективности любой современной электросистемы. За кажущейся простотой контактора скрывается высокотехнологичное устройство, от которого зависит надёжная работа электрических сетей — от домашнего щитка до сложных промышленных комплексов. Этот материал будет полезен как для профессиональных инженеров и монтажников, так и для опытных пользователей, интересующихся вопросами электробезопасности в быту. В статье вы узнаете, как выбрать правильный контактор, избежать типовых ошибок и какие современные технологии уже сегодня меняют представление о возможностях автоматики.
Почему электрические контакторы — основа любой современной электросистемы?
Контактор — это электромеханический прибор для частого и надёжного включения и отключения электрических цепей под нагрузкой. В отличие от реле или обычных выключателей, контактор способен коммутировать высокие токи и выдерживать миллионы циклов, что делает его незаменимым при управлении освещением, электродвигателями, автоматизацией и резервным электропитанием. Даже простая домашняя система умного дома не обходится без качественного контактора.
Эволюция контакторов: как технологии меняют отрасль
Контакторы прошли путь от массивных ручных устройств прошлого века до миниатюрных, интеллектуальных модулей современности. Появление новых материалов — серебряных сплавов, композитов, а также развитие автоматизации позволили значительно повысить износостойкость и уменьшить размеры контакторов без потери надёжности. Сегодня ведущие бренды (Schneider Electric, ABB, Eaton, Siemens) делают ставку на интеграцию IoT, диагностику в реальном времени и самотестирование. Это доказывает, что будущее уже активно внедряется в современную электротехнику.
Принцип работы: что происходит внутри?
В основе любого контактора — электромагнитная катушка, подвижные и неподвижные силовые контакты, а также вспомогательные контакты, которые играют важную роль в схемах управления и автоматизации. При подаче напряжения управления на катушку создаётся магнитное поле, которое притягивает сердечник и замыкает основные силовые контакты. Вспомогательные контакты (NO — нормально разомкнутые, NC — нормально замкнутые) обеспечивают сигнализацию, самоподхват, блокировку и дистанционное управление. Для эффективного гашения электрической дуги, возникающей при размыкании цепи, используются специальные дугогасительные камеры и материалы с серебряным напылением — это позволяет значительно продлить срок службы устройства.
Виды контакторов и где их применяют
- Модульные контакторы — устанавливаются в бытовых щитках, системах умного дома, для управления светом, обогревом, вентиляцией.

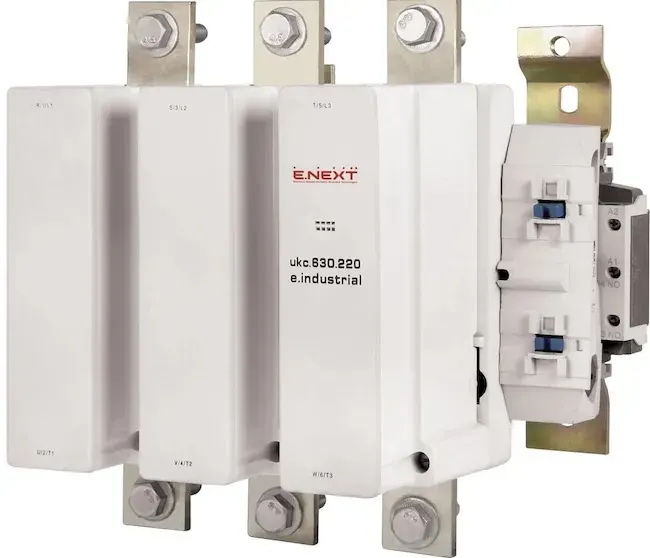

- Промышленные контакторы — работают с большими токами и напряжениями, управляют двигателями, трансформаторами, линиями производства.
- Специализированные контакторы — для работы с постоянным током, в условиях вибраций, пыли, агрессивных сред, для автоматики лифтов, насосов и транспорта.
Ключевые параметры выбора: на что обратить внимание?
- Номинальный ток (А) — всегда берите с запасом минимум 20% от расчетной нагрузки.
- Напряжение управления катушки — может быть 24/48/110/220/230 В AC или DC. Это то напряжение, которым будет срабатывать контактор.
- Рабочее напряжение цепи — обычно совпадает с номиналом электросети (220/380 В), но всегда уточняйте совместимость.
- Тип и количество контактов — NO (нагрузка включается), NC (блокировка или аварийное отключение). Вспомогательные контакты нужны для автоматизации, дистанционного контроля.
- Износостойкость — количество рабочих циклов (обычно от 1 до 10 млн операций).
- Монтаж — на DIN-рейку, болтовое или панельное крепление.
- Класс защиты и климатическое исполнение — от IP20 (для сухих помещений) до IP54/65 (уличные, промышленные).
- Соответствие стандартам — ДСТУ EN 60947, ГОСТ 30011, IEC 60947-4-1.
Сравнение: контактор, реле, пускатель — что выбрать?
| Параметр | Контактор | Реле | Пускатель |
|---|---|---|---|
| Коммутируемый ток | 10–630 А и более | до 16–40 А | до 630 А |
| Назначение | Автоматизация, частое переключение | Сигнализация, автоматические схемы | Пуск/остановка двигателей |
| Срок службы | 1–10 млн циклов | до 100 тыс. циклов | до 1 млн циклов |
| Возможность ручного управления | Редко, опционально | Да, иногда | Да, иногда |
Практические советы и инженерные кейсы
Кейс 1: Для системы вентиляции в офисе использован модульный контактор на 25А (220 В), с дополнительными NO-контактами для контроля аварий. Надёжная коммутация и сигнализация позволили снизить время на обслуживание.
Кейс 2: Замена устаревших промышленных контакторов на современные интеллектуальные модели с диагностикой (ABB, Siemens) позволила выявлять износ контактов заранее и сократить внеплановые простои.
Совет: Не экономьте на контакторах для резервного питания — именно они отвечают за безопасность и автоматический ввод резерва.
Тренды и будущее: куда движется рынок контакторов?
В ближайшие годы контакторы становятся частью интеллектуальных энергосистем: интеграция с IoT, поддержка умных сетей, удалённая диагностика и автоматический анализ состояния. В возобновляемой энергетике (солнечные, ветровые станции) спрос на умные контакторы и высокую износостойкость только растёт. Следите за тенденциями — это инвестиция в надёжность и безопасность.
Распространённые ошибки при выборе и подключении
- Выбор устройства «впритык» по току и напряжению — всегда закладывайте запас.
- Игнорирование типа напряжения катушки — AC/DC несовместимость приведёт к сбоям.
- Монтаж без учёта пыле- и влагозащиты (IP) — опасно для автоматики вне помещений.
- Пренебрежение качеством сборки — плохие клеммы и недотянутые провода приводят к нагреву и авариям.
Стандарты и гарантии: как не ошибиться?
Обращайте внимание на наличие сертификатов соответствия — ДСТУ EN 60947, ГОСТ, а также на гарантийный срок и известность бренда. Большие производители, такие как Schneider Electric, ABB, Eaton, Siemens, тщательно следят за качеством продукции и её сертификацией.
Частые вопросы (FAQ)
- Можно ли заменить контактор обычным реле? — Нет, реле не рассчитано на большие токи и ресурс, выйдет из строя быстрее.
- Что делать, если контактор сильно греется? — Проверьте, соответствует ли номинал нагрузки, затяжку клемм, возможен брак — лучше заменить на более мощный.
- Для чего нужны вспомогательные контакты? — Для сигнализации, блокировок, схем самоподхвата, контроля состояния оборудования.
- Какой срок службы у современных контакторов? — От 1 до 10 млн циклов, у топовых моделей — до 20 млн.
- Может ли контактор работать с постоянным током? — Да, если модель специально предназначена для DC и это указано в документации.
- Насколько важна страна производства? — Качество и наличие сертификатов гораздо важнее. Крупные бренды гарантируют стандарт качества независимо от страны выпуска.
Вывод
Электрический контактор — это сердце современной автоматизации, гарант вашей безопасности и долговечности оборудования. Грамотно подобранное и установленное устройство избавит от аварий, обеспечит надёжное управление всеми ключевыми системами — как в быту, так и на производстве. Следуйте рекомендациям специалистов, ориентируйтесь на стандарты и доверяйте только проверенным производителям.
